Надежность газовых систем начинается с чистоты потока. Мельчайшая окалина, песок или продукты коррозии трубопроводов способны парализовать работу дорогостоящего оборудования — от бытовых котлов до промышленных турбин. Газовые фильтры ФГ производства ООО «УЗСК» — это профессиональное решение для безаварийной эксплуатации ваших газовых сетей.
Почему фильтр ФГ — обязательный элемент системы?
Монтаж фильтра ФГ от УЗСК — это не расход, а стратегическая инвестиция в защиту активов:
Сохраняет оборудование: Предотвращает износ счетчиков, клапанов, регуляторов давления
Исключает простои: Снижает риск аварийных остановок из-за загрязнений
Обеспечивает точность: Гарантирует корректную работу КИП и систем автоматики
Повышает безопасность: Минимизирует риски утечек и повреждений арматуры
Сила стали: Конструкция фильтров ФГ от УЗСК
Как ведущий производитель металлоконструкций, УЗСК воплотил в фильтрах ФГ свою экспертизу:
Корпус из конструкционной стали: Изготовлен с применением технологий ответственного машиностроения, выдерживает давление до 25 МПа
Фильтроэлемент из нержавеющей сетки: Точная калибровка ячеек (стандартно 100 мкм)
Усиленный отстойник: Оптимальный объем для накопления шлама без снижения производительности
Фланцы промышленного образца: Соответствие ГОСТ 33259-2015, DIN, ANSI (по запросу)
Дренажный узел с защитой: Шаровой кран с предохранительным фиксатором
Принцип работы: Газ поступает через входной фланец, проходит через сетку, где задерживаются механические примеси. Очищенная среда направляется к потребителю, а загрязнения оседают в отстойник для периодического удаления через дренаж.
5 преимуществ выбора УЗСК
Прочность от производителя металлоконструкций: Контроль качества сварных швов и материалов
Самая полная размерная сетка в РФ: От DN25 до DN600
Рекордный запас по давлению: До 9 вариантов PN для малых диаметров
Технология обслуживания без остановки: Удаление шлама через дренаж
Адаптация под проект: Нестандартные исполнения по давлению, материалу, фланцам
Технические характеристики фильтров ФГ (Уральский Завод Стальных Конструкций)
| Модель | Условный проход (DN), мм | Рабочее давление (PN), МПа | Рекомендуемое применение |
|---|---|---|---|
| ФГ-25 | 25 | 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0, 20.0, 25.0 | Бытовые вводы, лабораторные установки, КИП |
| ФГ-50 | 50 | 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0, 20.0, 25.0 | Котельные, мини-ТЭЦ, газовые модули |
| ФГ-80 | 80 | 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0, 20.0, 25.0 | Промышленные линии, узлы учета |
| ФГ-100 | 100 | 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0 | Вводы на промплощадки, ГРП малой мощности |
| ФГ-150 | 150 | 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0, 20.0 | Городские ГРС, производственные цеха |
| ФГ-200 | 200 | 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0 | Магистральные ответвления, ТЭЦ |
| ФГ-250 | 250 | 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0 | Нефтехимические предприятия, транзитные трубопроводы |
| ФГ-300 | 300 | 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0 | Головные газораспределительные станции |
| ФГ-350 | 350 | 1.0, 1.6, 2.5, 4.0, 6.3, 10.0 | Промышленные хабы, крупные потребители |
| ФГ-400 | 400 | 1.0, 1.6, 2.5, 4.0, 6.3 | Металлургические комбинаты, магистральные вводы |
| ФГ-500 | 500 | 1.0, 1.6, 2.5, 4.0, 6.3 | Межрегиональные газопроводы, ТЭЦ высокой мощности |
| ФГ-600 | 600 | 1.0, 1.6, 2.5, 4.0, 6.3 | Стратегические объекты, магистральные узлы |

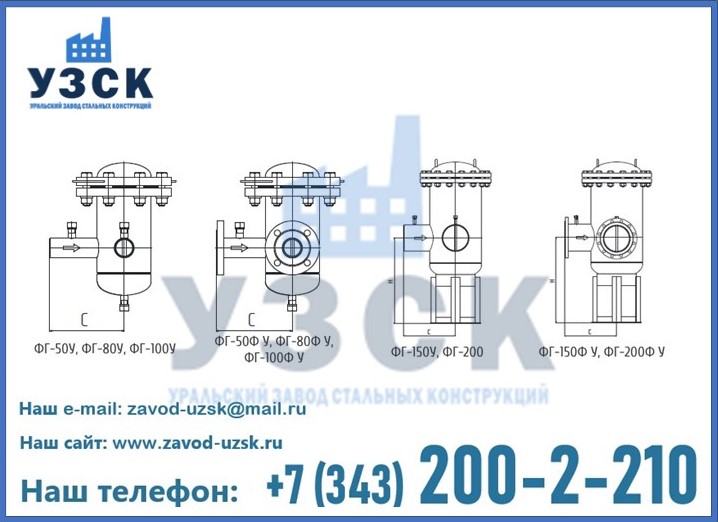

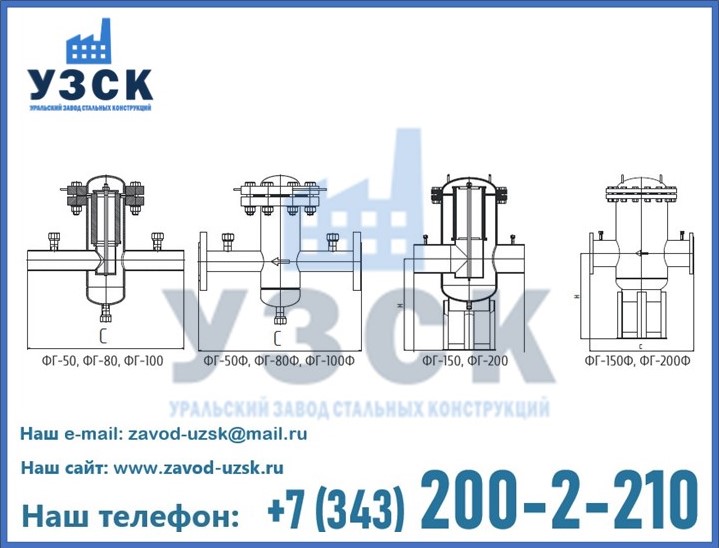

Прямые патрубки:
Угловые патрубки:
Горизонтальное исполнение:
Технологические особенности производства УЗСК
Контроль металла: Ультразвуковая дефектоскопия сварных швов
Защита от коррозии: Пескоструйная обработка + грунт-эмаль 3 в 1
Точность исполнения: Лазерная центровка фланцевых соединений
Климатическое исполнение: От -60°С (УХЛ1) до +120°С
Кастомизация фильтрации: Сетки 40-500 мкм под заказ
ФГ-25: Компактная защита для точных систем
Специально для малогабаритных применений УЗСК производит фильтры ФГ-25 Ду25:
Квартирные газовые узлы
Медицинские и лабораторные установки
Автоматизированные котельные
Точки подключения коммерческого оборудования
9 градаций давления и фланец «под приварку» делают модель универсальным решением.
Почему заказчики выбирают УЗСК
ООО «Уральский Завод Стальных Конструкций» предлагает:
✓ Собственное производство полного цикла в Екатеринбурге
✓ Расчеты на прочность
✓ Испытания корпусов под давлением
✓ Поставки в РФ/ЕАЭС
✓ Гарантия от 12 месяцев
Фильтры ФГ от УЗСК — где надежность стальных конструкций защищает ваш газотранспортный комплекс!
